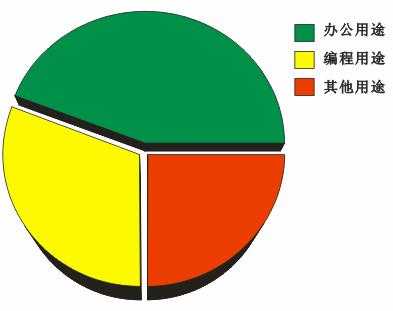

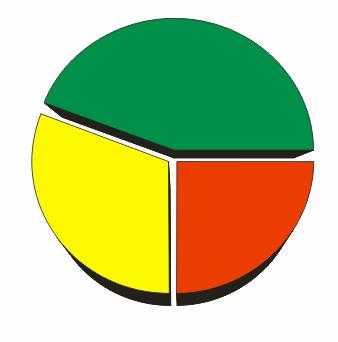

这篇教程教的朋友们用CDR绘制饼状图，教程很简单，绘制的饼状图可以使用在办公统计、编程或者很多的用途。好了，先来看看效果图吧：
绘制步骤如下：

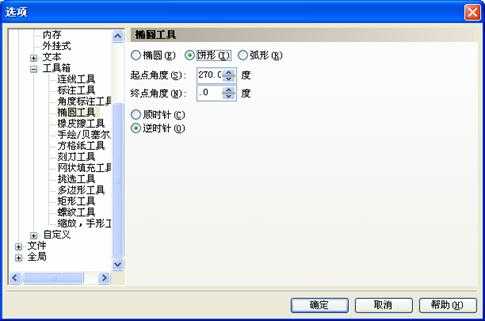

利用椭圆工具不仅可以绘制圆形、椭圆形对象，而且还可以绘制饼形与弧形对象，下面通过一个小实例，介绍饼形的制作。在工具箱中双击【椭圆工具】， 打开【选项】对话框，选择【饼形】单选框，依次设置【起点角度】为270、【终点角度】为0，旋转角度为【逆时针】，如图

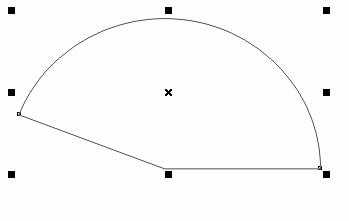

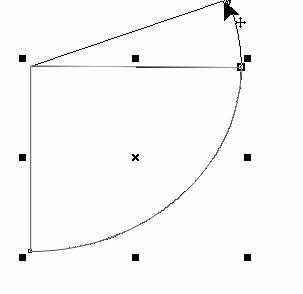

设置完毕后，单击【确定】，保存设置，在页面中拖动鼠标绘制饼形对象，如图利用【挑选工具】，选择饼形对象中的节点，用鼠标拖动节点，使对象变形，如图
到合适的位置放开鼠标左键，调整后的效果如图

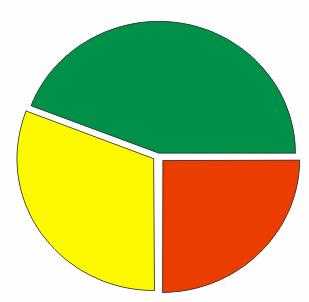

用同样的方法，绘制其它2个饼形对象，将绘制的对象调整并组合在一起，如图

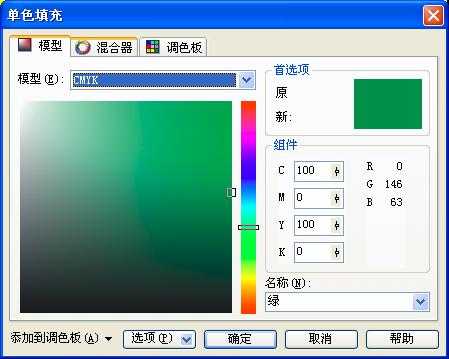

6．对象上色 利用【挑选工具】，选择最上面的饼形对象，依次在工具箱中选择【单色填充工具】，设置填充参数如图
按照上面参数设置，单击【确定】按钮，效果如图用同样的操作填充其它2个饼形对象，填充的CMYK值分别为（0，0，100， 0）和（0，100，100， 0），效果如图

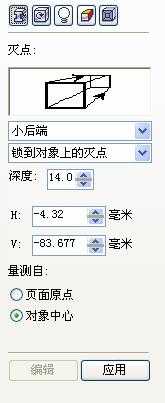

7．设置立体效果选择绿色部分，依次执行【效果】|【立体化】命令，打开【立体化】卷帘窗，如图

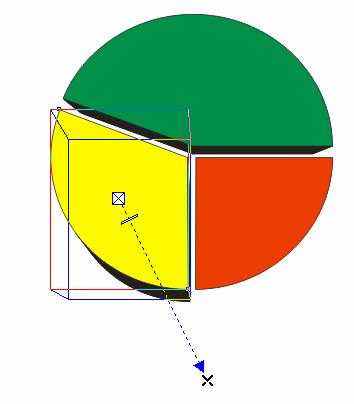

在灭点列表中选择【共享灭点】选项。这时鼠标指针变成形状。用这个指针选择黄色的图形。选择后，绿色的图形就共享黄色图形的灭点了，依次设置【色轮】选项，设置纯色填充的CMYK值为（0，0，0，100），如图
2009-12-15 23:08

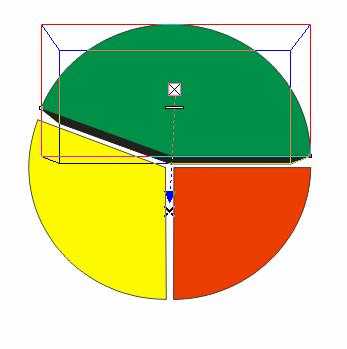

设置完毕后，单击【应用】按钮，效果如图依次选择黄色部分，执行【效果】|【立体化】命令，打开【立体化】卷帘窗。
设置立体化操作用同样的方法设置红色的饼形对象，果如图
以上就是CDR绘制彩色的饼状图教程，希望能对大家有所帮助！
