本期教程向的朋友们介绍CorelDRAW9中的立体工具的使用，在这一小节开始之前，我先说明一个事实：CorelDRAW9始终是CorelDRAW9，他不是3D MAX，也就是说，CorelDRAW9是二维软件，而不是三维软件，虽然他也能制作出类似三维的效果来。但是，请你别去相信他，因为CorelDRAW9骗了你，而且，你的眼睛也骗了你。

即使如此，"互动式立体化工具"的吸引力依然无可比拟，而CorelDRAW9也就主要依靠这个工具来欺骗你。

下面让我们开始实例，了解这个工具。了解他之后，你就不会再受骗了。

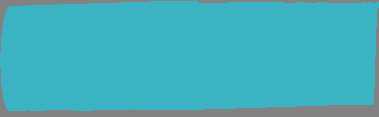

第一步：建立美术字CorelDRAW。如图37。

（图37）

不知你发现没有，我始终翻来覆去的使用几个实例？其实，这只是想证明一个事实：在CorelDRAW9中，你可以对一个对象进行种种不同的处理，生成各种完全不同的效果，或用种种不同的方法生成完全相同的效果。（哦，还有一点，我这个人太懒，哈哈。）

第二步：点取"互动式立体化工具"。

"互动式渐变工具"菜单中第五个工具就是他了，一个长方体的图案。这时，激活了"立体化工具"的属性条，这时，属性条上唯一处于激活状态的按钮是"点阵图立体化模式"，先别管他，继续我们的工作。

第三步：制作初步的立体图。

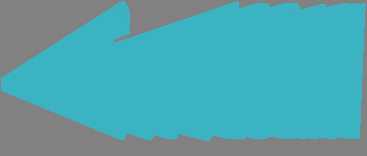

在画面中单击并拖动鼠标，你会看到文字被立体拉伸了，松开鼠标，拖动白色的滑块，把拉伸的深度调整到足够，如图38那样。

（图38）

效果很模糊？别急，别急。这时，属性条上的其他按钮也激活了。

第四步：变换视角。

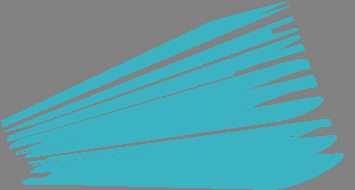

点击"立体化类型"上面的三角形，在下拉菜单中选择一个你认为效果比较不错的就行了（假设为第二行右边那个），看看画面的变化：如图39

（图39）

看着现在这种样子，是不 械慵绷耍柯矗颐且徊揭徊阶叩健?/font%26gt;

第五步：增加深度。

这时，如果你还保持上一步的状态，就没办法增加深度了，请恢复一步，返回到第三步中去，"境加深度"控制被激活了，在其中输入一个数值，回车。看看图40，明白了吧？和第二步中我们移动的那个白色滑块的功能一样。

（图40）

第六步：调整消失点位置。

向右一点点，有两个并行的控制框，用他，就可以控制消失点的位置了。消失点？就是建立拉伸时拖动的第一个控制点（不是白色那个，是两条知黑线交叉的那个）。不用说你也知道怎么控制了，对吧？

第七步：改变消失点属性。

再向右看一点点，就是那个控制消失点属性的控制框了，这玩意儿在画面上是找不到的哦，非靠他不可了，要不要介绍一下？

他有一个下拉菜单，其中包括四个选项："消失点锁定至页面"、"消失点锁定至物体"、"复制消失点效果"、"共用消失点"。

1、消失点锁定至页面：用他固定消失点在画面中的一个位置，这时移动物体，消失点的位置不会作任何改变。

2、消失点锁定至物体：和锁定至页面相反，把消失点锁定在物体上，如果移动物体，消失点会随之移动。

3、复制消失点：这没什么特殊的地方，也就是一物体在另一物体中复制消失点（当然，消失点的属性是相同的，不过注意：方向是不能复制的，仍然会保持独立）。

4、共用消失点：你有没有翻过一些美术基础方面的书？如果有，你一定能很清楚的想象出来：这是焦点透视，无数个对象只有一个消失点。这种控制相当实际，至少我觉得。

休息一下，接着我们进行下一步。

第八步：旋转一定角度。

跳过两个按钮，那个用虚线框表示的图标就是"立体化旋转"按钮了，点击他，出现旋转码头工，在C Y Z 三个座标轴控制框中输入相应的数值，回车，请看效果：（图41）

（图41）

是不是觉得很不直观？对，我也有这种感觉！请用鼠标双击对象，看见了吗？出现了一个绿色的虚线环，移动鼠标到绿色环四周的三角形上，拖动，看到变化了吗？你试一下，很容易就能掌握其中的诀窍。

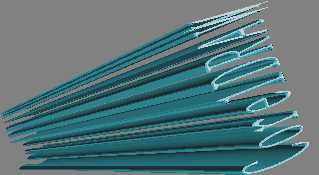

第九步：添加倒角。

觉得转折太生硬，不爽？没问题，加一个倒角就解决了。

我们先看看"色彩"和"修饰斜角"这两个按钮，他们都有自己的码头工，点按钮上的三角形，打开码头工。

1、在"色彩"码头工中，有三个按钮："使用物体填色"、"使用纯色"、"使用色彩明暗变化"。再下面是两个有小三角的按钮，他们主要用来控制颜色，分别是："单色/阴影自立体化色彩"、"立体化色彩"。然后是"覆盖原色"选择框，最下面是"修饰斜角色彩"。

2、"修饰斜角"码头工很简单，最上面两个复选框，一个是"使用修饰斜角"，一个是"仅显示斜角"。然后是一个示意栏，由一个点和两条线组成，移动点可以控制斜角的程度。然后是数值框，你可以在其中输入数值以控制斜角程度。

这两个码头工都很简单，也很直观，我在这里就不说怎样用了，相信你只需要试一试就会明白了，这一步效果如图42。

（图42）

第十步：应用光源。（图43）

（图43）

我们已经用了九步了，还没看到这个实例有那一点像CorelDRAW的，很着急吧？

现在我们进行最后一步，当这一步完成之后，你就可以看到最后的效果了。

打开"光源"码头工，里面有三个光源（以小灯泡的图标显示），点击任意一个，以增加一个光源，看见了吧？现在很清楚的看到CorelDRAW这几个字了。

现在说说对这个码头工的使用，三个光源图标，按下一个就增加一个光源。光源增加好后，在示意栏中可以调整光源的位置，但是只能调整到那个正方体中有两条线交叉的地方，其余地方不行。下面的滑块是用来控制光源强度的，数值越高，光线越强，至于下面那个"使用全彩范围"的复选框，你光看看名字就明白是做什么用的啦。这时，你可以看看结果了，还像CorelDRAW吧？呵呵。

到这里，向"向量图立体化模式"的使用已经给你说完了，至于这个属性最左侧那个按钮，是切换到"点阵图立体化模式"的途径，按下他，属性条也会随之改变为"点阵图立体化模式"的状态，使用方法和"向量图立体化模式"相差不大，你用一下就清楚了。

好了，这一小节也就说到这里了，你明白了吧？那好，请进入下一节。
