一、进入三维的环境设置

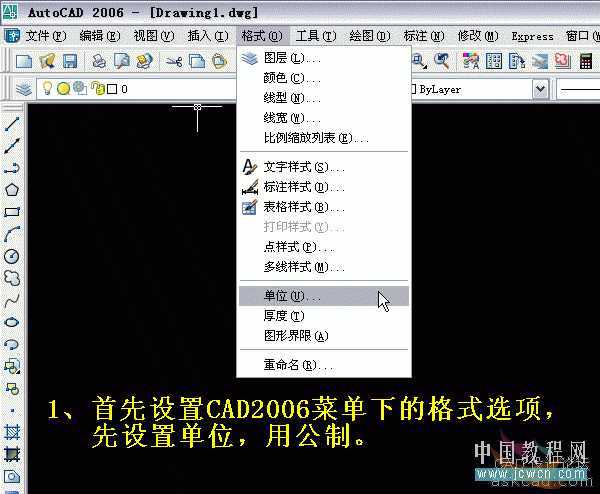

  1、首先设置CAD2006菜单下的格式选项,先设置单位,用公制。
AutoCAD(CAD)制作温馨圣诞烛光的渲染方法

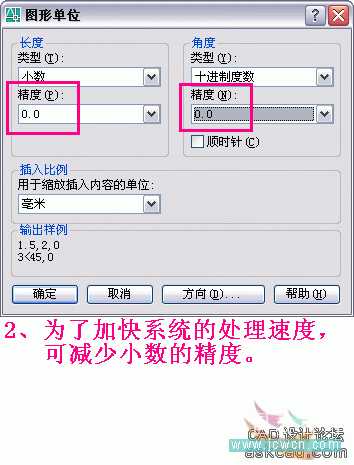

  2、为了加快系统的处理速度,可减少小数的精度。
AutoCAD(CAD)制作温馨圣诞烛光的渲染方法

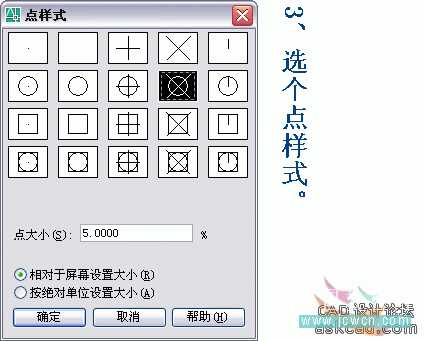

  3、选个点样式。
AutoCAD(CAD)制作温馨圣诞烛光的渲染方法

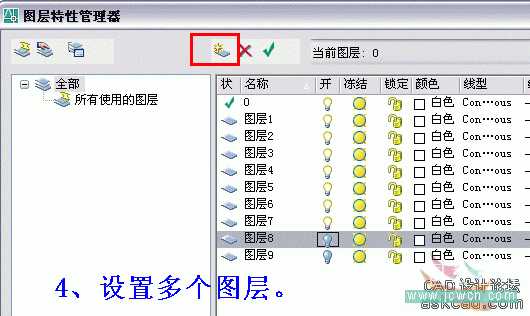

  4、设置多个图层。
AutoCAD(CAD)制作温馨圣诞烛光的渲染方法

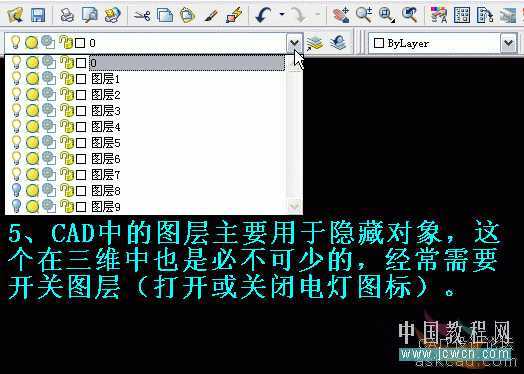

  5、CAD中的图层主要用于隐藏对象,这个在三维中也是必不可少的,经常需要开关图层(打开或关闭电灯图标)。
AutoCAD(CAD)制作温馨圣诞烛光的渲染方法

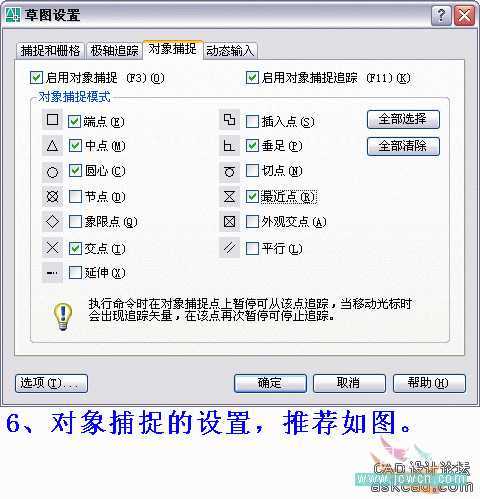

  6、对象捕捉的设置,推荐如图。
AutoCAD(CAD)制作温馨圣诞烛光的渲染方法

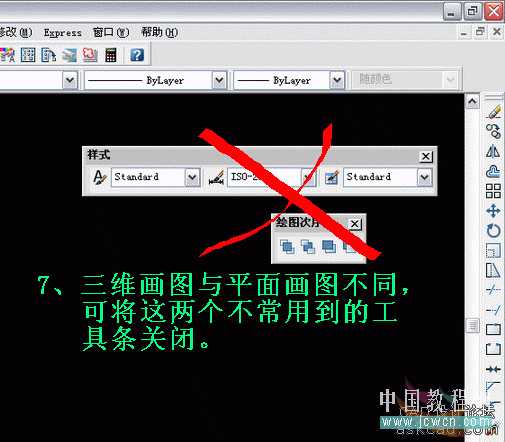

  7、三维画图与平面画图不同,可将这两个不常用到的工具条关闭。
AutoCAD(CAD)制作温馨圣诞烛光的渲染方法

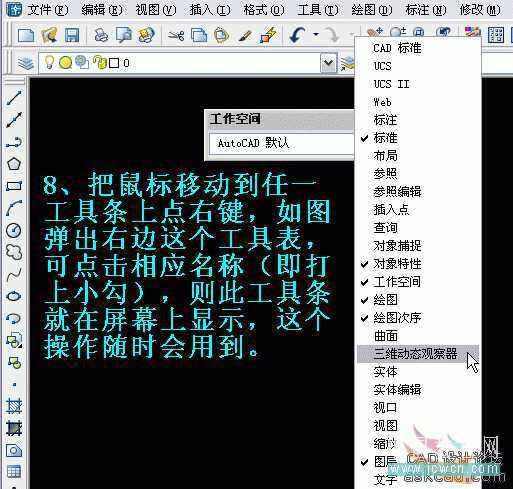

  8、把鼠标移动到任一工具条上点右键,如图弹出右边这个工具表,可点击相应名称(即打上小勾),则此工具条就在屏幕上显示,这个操作随时会用到。
AutoCAD(CAD)制作温馨圣诞烛光的渲染方法

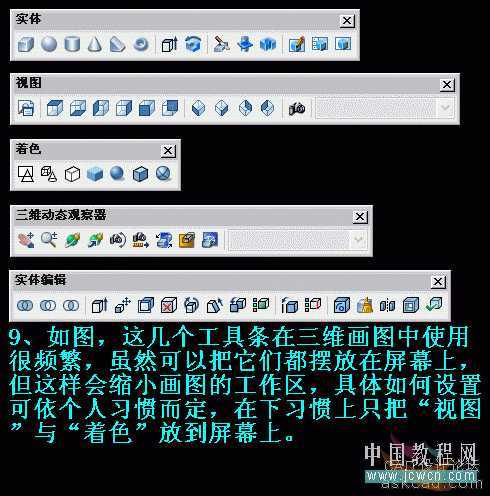

  9、如图,这几个工具条在三维画图中使用很频繁,虽然可以把它们都摆放在屏幕上,但这样会缩小画图的工作区,具体如何设置可依个人习惯而定,在下习惯上只把“视图”与“着色”放到屏幕上。
AutoCAD(CAD)制作温馨圣诞烛光的渲染方法

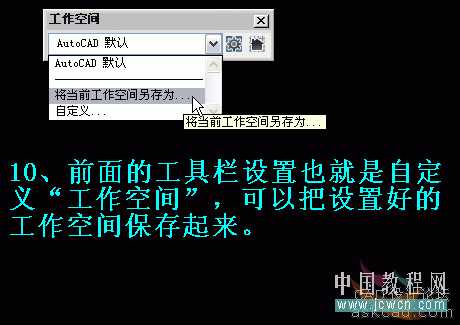

  10、前面的工具栏设置也就是自定“工作空间”,可以把设置好的工作空间保存起来。
AutoCAD(CAD)制作温馨圣诞烛光的渲染方法

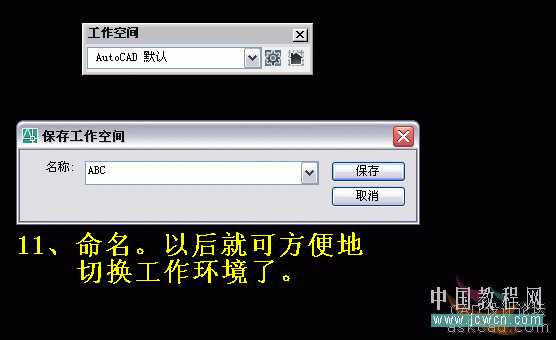

  11、命名。以后就可方便地切换工作环境了。
AutoCAD(CAD)制作温馨圣诞烛光的渲染方法

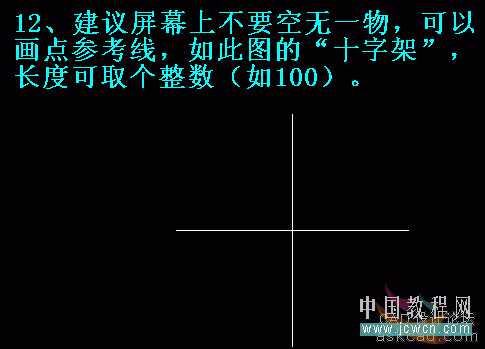

  12、建议屏幕上不要空无一物,可以画点参考线,如此图的“十字架”,长度可取个整数(如100)。
AutoCAD(CAD)制作温馨圣诞烛光的渲染方法

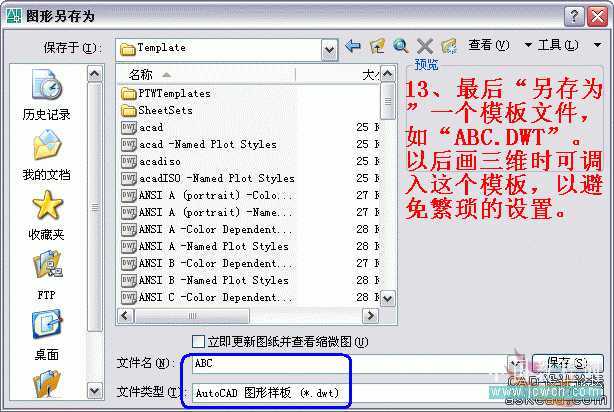

  13、最后“另存为”一个模板文件,如“ABC.DWT”。以后画三维时可调入这个模板,以避免繁琐的设置。
AutoCAD(CAD)制作温馨圣诞烛光的渲染方法

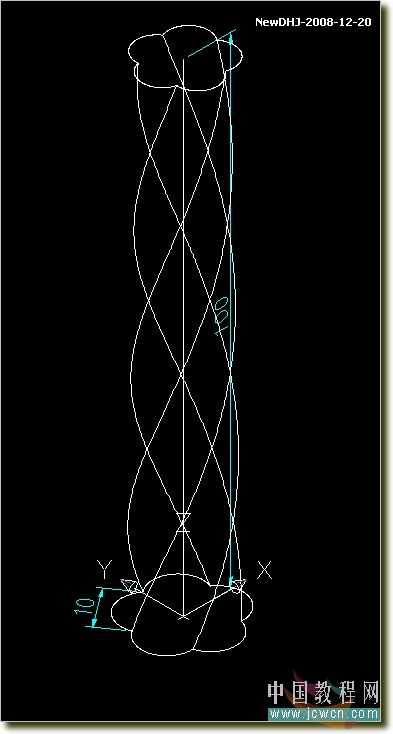

  2、扫掠——t=270、s=0.8 蜡烛形状出来了
AutoCAD(CAD)制作温馨圣诞烛光的渲染方法

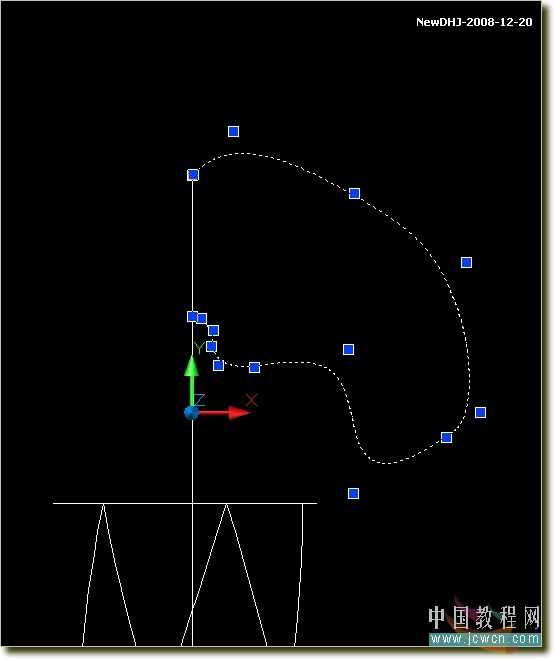

  3、画个蜡烛头截面
AutoCAD(CAD)制作温馨圣诞烛光的渲染方法
  4、旋转成实体,调整一下位置于蜡烛差集
AutoCAD(CAD)制作温馨圣诞烛光的渲染方法
  5、再画根蜡烛芯
AutoCAD(CAD)制作温馨圣诞烛光的渲染方法

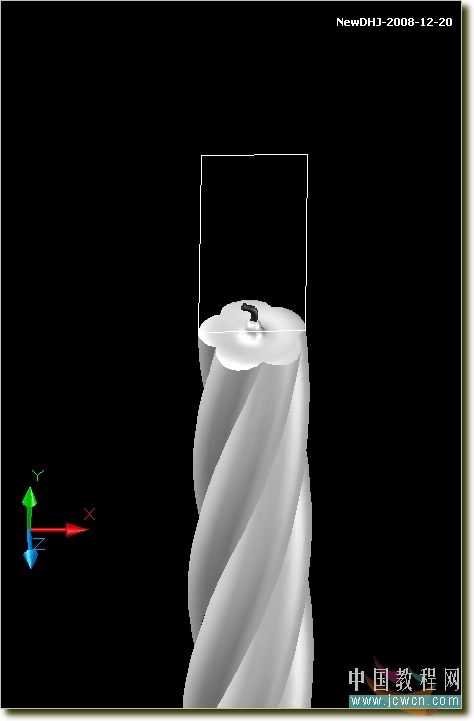

  6、在蜡烛芯后花一矩形做成面域,准备渲染成火苗光
AutoCAD(CAD)制作温馨圣诞烛光的渲染方法
  下面用PS做一个蒙版和找些图片

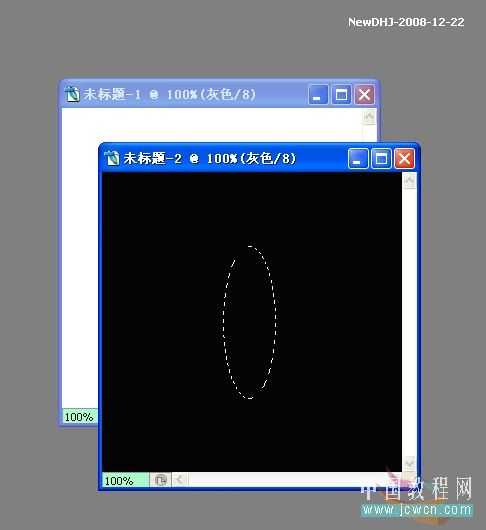

  7、新建一黑一白两个300x300图片,在黑图上用选框工具画个椭圆
AutoCAD(CAD)制作温馨圣诞烛光的渲染方法

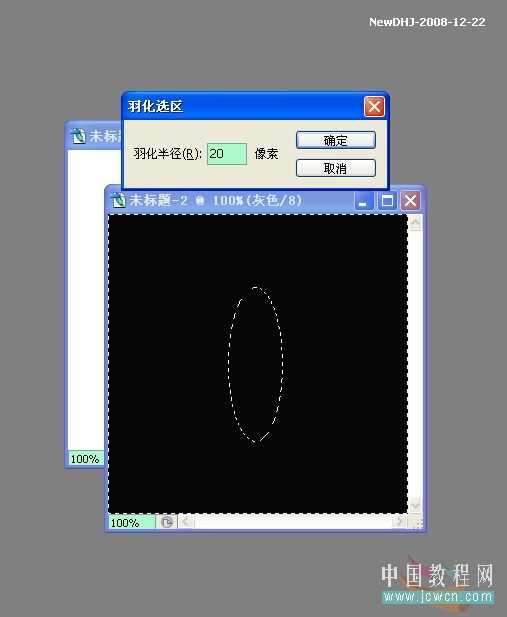

  8、选择——反选——羽化20——确定
AutoCAD(CAD)制作温馨圣诞烛光的渲染方法

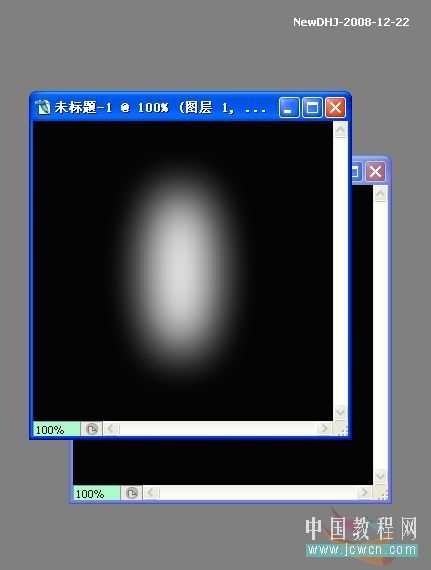

  9、编辑——拷贝。接活白图,编辑——粘贴。另存为蒙板.jpg图片
AutoCAD(CAD)制作温馨圣诞烛光的渲染方法
  11、找一烛光图片
AutoCAD(CAD)制作温馨圣诞烛光的渲染方法
  12、截一张有红黑渐变的图做蜡烛芯贴图
AutoCAD(CAD)制作温馨圣诞烛光的渲染方法
  回到ACAD

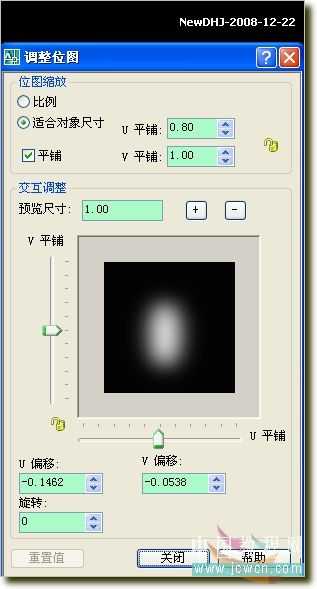

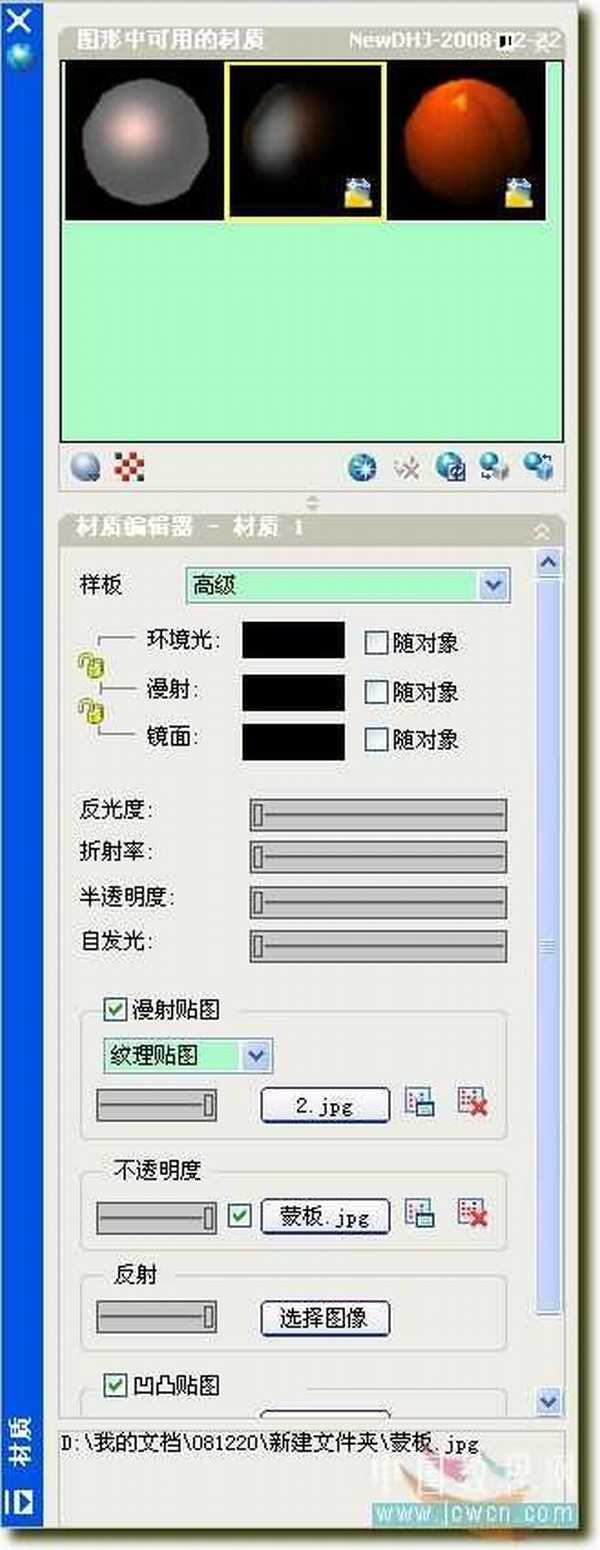

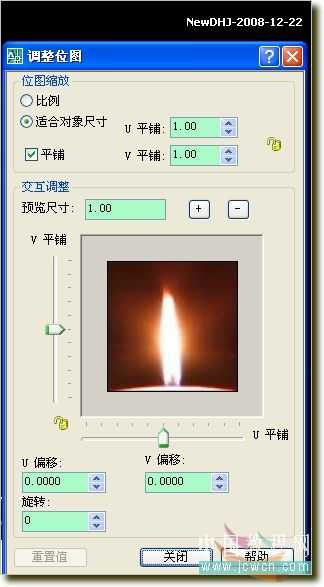

  13、新建一材质。纹理帖图选烛光图片,不透明度选蒙板.jpg图片。具体参考图片。将材质运用到火苗光的矩形面域上
AutoCAD(CAD)制作温馨圣诞烛光的渲染方法
AutoCAD(CAD)制作温馨圣诞烛光的渲染方法
AutoCAD(CAD)制作温馨圣诞烛光的渲染方法

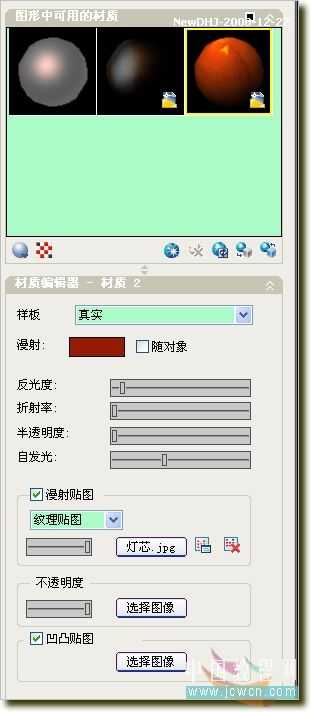

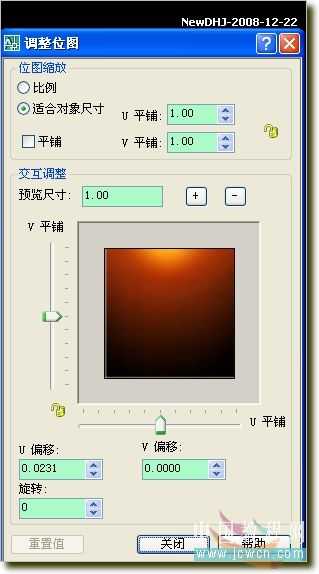

  14、灯芯的设置
AutoCAD(CAD)制作温馨圣诞烛光的渲染方法
AutoCAD(CAD)制作温馨圣诞烛光的渲染方法

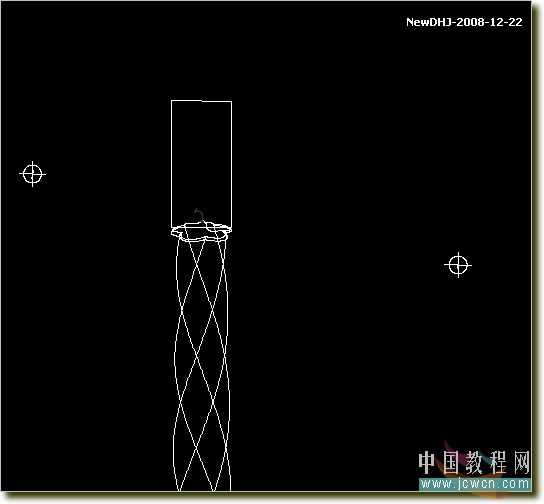

  15、加两个点光源
AutoCAD(CAD)制作温馨圣诞烛光的渲染方法

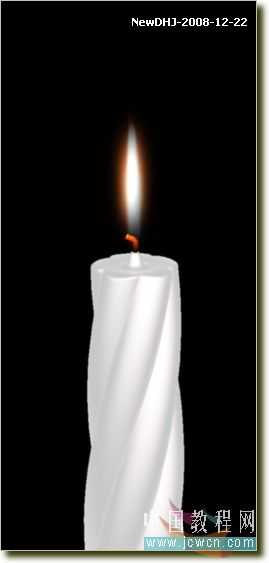

  16、可以渲染了
AutoCAD(CAD)制作温馨圣诞烛光的渲染方法
  17、蜡烛染上颜色
AutoCAD(CAD)制作温馨圣诞烛光的渲染方法
  18、加上背景
AutoCAD(CAD)制作温馨圣诞烛光的渲染方法
AutoCAD(CAD)制作温馨圣诞烛光的渲染方法
AutoCAD(CAD)制作温馨圣诞烛光的渲染方法
  14、定义工作环境,因人而异,比如也可仿照其它三维软件一样把屏幕一分为四[即4个视口]。
AutoCAD(CAD)制作温馨圣诞烛光的渲染方法
  15、如图所示,缺点是屏幕显示较小。
AutoCAD(CAD)制作温馨圣诞烛光的渲染方法

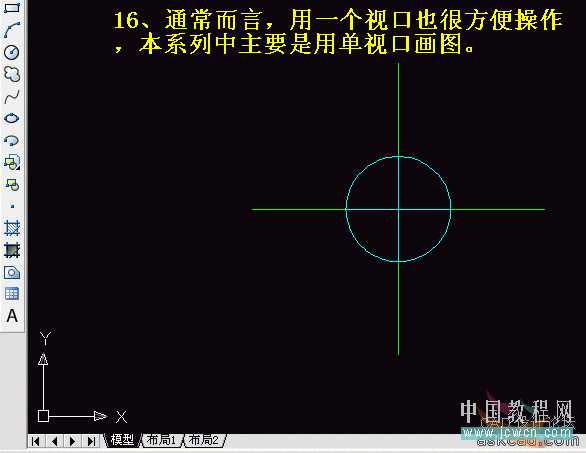

  16、通常而言,用一个视口也很方便操作,本系列中主要是用单视口画图。
AutoCAD(CAD)制作温馨圣诞烛光的渲染方法
